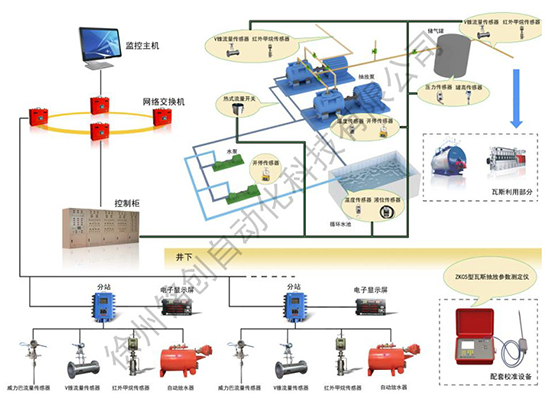

瓦斯抽放監控系統是將監測和監控功能有機結合為一個整體，數據共享方便、快捷、有效，各層次之間數據傳輸穩定、可靠。監測功能由所有傳感器實現，通過監控柜采集整理并上傳數據至中心站，最后通過Web站點方式實時發布監測數據，實現遠程網絡監測的全部功能。監控功能則依靠監測所得各項數據，實時判斷是否滿足控制條件，以上位機運算和下發控制指令、控制器接收指令并執行完成操作。
系統功能
管道參數監測：
對井上下抽采管道內氣體的流量、溫度、壓力、甲烷濃度、一氧化碳濃度等進行連續監測。自動計算管道瓦斯混合量及累計量、瓦斯純量及累計量，并能自動記錄、查詢、打印各類數據和報表。采用流量傳感器、壓力傳感器等監測管道參數。當監測點數據超過設定報警值時，及時發出聲光警報信號。
環境參數監測：
對瓦斯泵房和管道走廊的環境瓦斯?jié)舛取h(huán)境溫度等進行連續監測。采用甲烷濃度傳感器、溫度傳感器等監測泵房、管道走廊環境參數。當監測點甲烷濃度、溫度超過設定報警值時，及時發出聲光警報信號。
工況參數監測：
對真空泵軸溫、電機軸溫、真空泵開停狀態、閥門開閉狀態、防爆安全裝置壓差等進行連續監測。采用溫度傳感器、開停傳感器、壓力傳感器等監測抽采泵工作參數。當監測點數據超過設定報警值時，及時發出聲光警報信號。
供水參數監測：
對真空泵供水狀態、熱水池水位、水溫、冷卻水池水位、水溫等進行連續監測。采用供水傳感器、壓力傳感器、液位傳感器、溫度傳感器等監測真空泵的供水狀態。當監測點數據超過設定報警值時，及時發出聲光警報信號。
供電參數監測：
對真空泵供電電壓、電流、功率、功率因數等進行連續監測。當監測點數據超過設定報警值時，及時發出聲光警報信號。
自動化控制：
對抽放泵站、管道走廊內的電動蝶閥進行開、關、?？刂疲y的開、關、停、過載、斷路器的分合閘信號等全部引出到監控系統并在監控中心控制計算機上顯示，同時在就地集中控制操作臺上提供相應的操作按鈕，操作狀態顯示屏，監控系統中心站和本地控制臺均可發出蝶閥的開、關、停指令。瓦斯抽放泵的開停、管道蝶閥的開關停、冷熱循環水泵、冷卻水塔的開停均能實現自動化控制、手動控制、檢修控制。

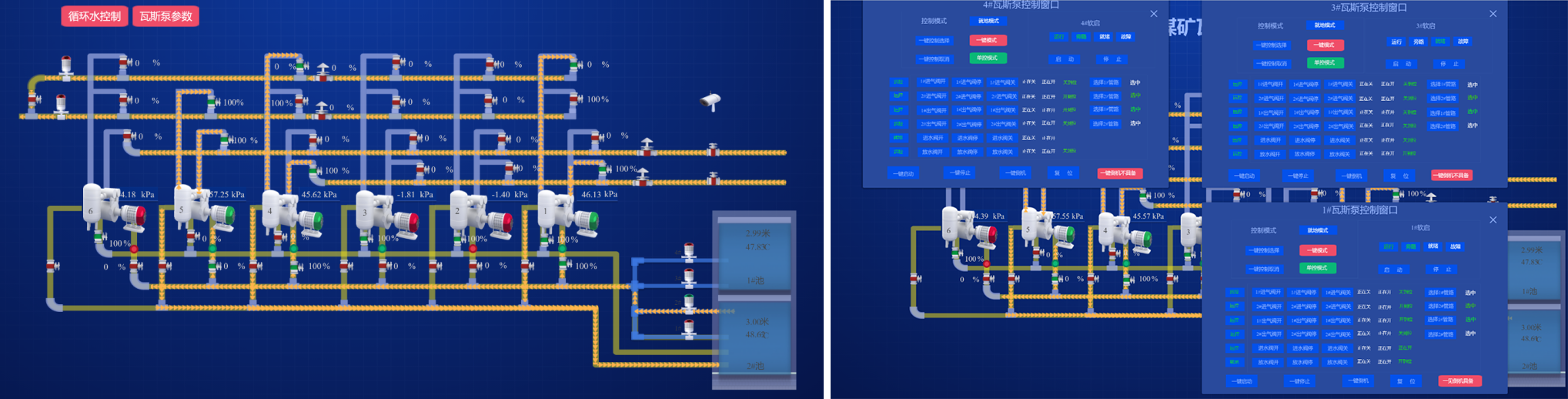

系統效果
